《屋面工程技術規范》GB 50345-2012 ——金屬板屋面施工相關標準。

1 金屬板屋面施工應在主體結構和支承結構驗收合格后進行。

為了保證金屬板屋面施工的質量，要求主體結構工程應滿足金屬板安裝的基本條件，特別是主體結構的軸線和標高的尺寸偏差控制，必須達到有關鋼結構、混凝土結構和砌體結構工程施工質量驗收規范的要求，否則，應采用適當?shù)拇胧┖蟛拍苓M行金屬板安裝施工。

2 金屬板屋面施工前應根據施工圖紙進行深化排板圖設計。金屬板鋪設時，應根據金屬板板型技術要求和深化設計排板圖進行。

金屬板屋面排板設計直接影響到金屬板的合理使用、安裝質量及結構安全等，因此在金屬板安裝施工前，進行深化排板設計是必不可少的一項細致具體的技術工作。排板設計的主要內容包括：檁條及支座位置，金屬板的基準線控制，異形金屬板制作，板的規格及排布，連接件固定方式等。本條規定金屬板排板圖及必要的構造詳圖，是保證金屬板安裝質量的重要措施。

金屬板安裝施工前，技術人員應仔細閱讀設計圖紙和有關節點構造，按金屬板屋面的板型技術要求和深化設計排板圖進行安裝。

3 金屬板屋面施工測量應與主體結構測量相配合，其誤差應及時調整，不得積累；施工過程中應定期對金屬板的安裝定位基準點進行校核。

金屬板屋面是建筑圍護結構，在金屬板安裝施工前必須對主體結構進行復測。主體結構軸線和標高出現偏差時，金屬板的分隔線、檁條、固定支架或支座均應及時調整，并應繪制精確的設計放樣詳圖。

金屬板安裝施工時，應定期對金屬板安裝定位基準進行校核，保證安裝基準的正確性，避免產生安裝誤差。

4 金屬板屋面的構件及配件應有產品合格證和性能檢測報告，其材料的品種、規格、性能等應符合設計要求和產品標準的規定。

金屬板屋面制作和安裝所用材料，凡是國家標準規定需進行現場檢驗的，必須進行有關材料各項性能指標檢驗，檢驗合格者方能在工程中使用。

5 金屬板的長度應根據屋面排水坡度、板型連接構造、環境溫差及吊裝運輸條件等綜合確定。

在工廠軋制的金屬板，由于受運輸條件限制，板長不宜大于12m；在施工現場軋制金屬板的長度，應根據屋面排水坡度、板型連接構造、環境溫差及吊裝運輸條件等綜合確定，金屬板的單坡最大長度宜符合表15的規定。

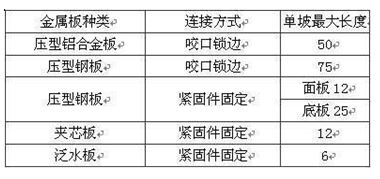

表15 金屬板的單坡最大長度

6 金屬板的橫向搭接方向宜順主導風向；當在多維曲面上雨水可能翻越金屬板板肋橫流時，金屬板的縱向搭接應順流水方向。

本條規定金屬板相鄰兩板的搭接方向宜順主導風向，是指金屬板屋面在垂直于屋脊方向的相鄰兩板的接縫，當采取順主導風向時，可以減少風力對雨水向室內的滲透。

當在多維曲面上雨水可能翻越金屬板板肋橫流時，咬合接口應順流水方向。目前有許多金屬板屋面呈多維曲面，雖曲面上的雨水流向是多變的，但都應服從水由高處往低處流動的道理，故咬合接口應順流水方向。

7 金屬板鋪設過程中應對金屬板采取臨時固定措施，當天就位的金屬板材應及時連接固定。

8 金屬板安裝應平整、順滑，板面不應有施工殘留物；檐口線、屋脊線應順直，不得有起伏不平現象。

金屬板安裝應平整、順滑，確保屋面排水通暢。對金屬板的保護，是金屬板安裝施工過程中十分重要而易被忽視的問題，施工中對板面的粘附物應及時清理干凈，以免凝固后再清理時劃傷表面的裝飾層。金屬板的屋脊、檐口、泛水直線段應順直，曲線段應順暢。

9 金屬板屋面施工完畢，應進行雨后觀察、整體或局部淋水試驗，檐溝、天溝應進行蓄水試驗，并應填寫淋水和蓄水試驗記錄。

金屬板施工完畢，應目測金屬板的連接和密封處理是否符合設計要求，目測無誤后應進行淋水試驗或蓄水試驗，觀察金屬板接縫部位以及檐溝、天溝是否有滲漏現象，并應做好文字記錄。

10 金屬板屋面完工后，應避免屋面受物體沖擊，并不宜對金屬面板進行焊接、開孔等作業，嚴禁任意上人或堆放物件。

加強金屬板屋面完工后的成品保護，以保證屋面工程質量。

11 金屬板應邊緣整齊、表面光滑，色澤均勻、外形規則，不得有扭翹、脫膜和銹蝕等缺陷。

為了防止因金屬板在吊裝、運輸過程中或保管不當而造成的變形、缺陷等影響工程質量，本條提出有關注意事項，這是金屬板安裝施工前應做到的準備工作。

12 金屬板的吊運、保管應符合下列規定：

金屬板應用專用吊具安裝，吊裝和運輸過程中不得損傷金屬板材；

金屬板堆放地點宜選擇在安裝現場附近，堆放場地應平整堅實且便于排除地面水。

13 進場的彩色涂層鋼板及鋼帶應檢驗屈服強度、抗拉強度、斷后伸長率、鍍層重量、涂層厚度等項目。

14 金屬面絕熱夾芯板的貯運、保管應符合下列規定：

⑴  夾芯板應采取防雨、防潮、防火措施；

⑵  夾芯板之間應用襯墊隔離，并應分類堆放，應避免受壓或機械損傷。

15 進場的金屬面絕熱夾芯板應檢驗剝離性能、抗彎承載力、防火性能等項目。
