氟碳噴涂工藝流程：

前處理流程：鋁材的去油去污→水洗→堿洗(脫脂)→水洗→酸洗→水洗→鉻化→水洗→純水洗

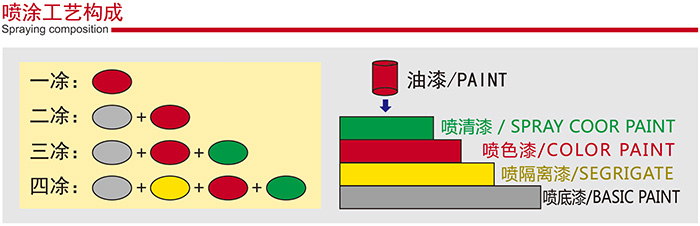

噴涂流程：烘干→噴底漆→面漆→清漆→烘烤→質(zhì)檢

原理說明：

1．前處理的目的：

板材進(jìn)行噴涂前，工件表面要經(jīng)過去油去污及化學(xué)處理，以產(chǎn)生鉻化膜，增加涂層和金屬表面結(jié)合力和防氧化能力，有利于延長漆膜的使用年限。

2．底漆涂層：

作為封閉底材的底漆涂層，其作用在于提高涂層抗?jié)B透能力，增強(qiáng)對底材的保護(hù)，穩(wěn)定金屬表面層，加強(qiáng)面漆與金屬表面的附著力，可以保證面漆涂層的顏色均勻性，漆層厚度一般為5-10微米。

3．面漆涂層：

面漆涂層是噴涂層關(guān)鍵的一層 ，在于提供鋁材所需要的裝飾顏色，使鋁材外觀達(dá)到設(shè)計(jì)要求，并且保護(hù)金屬表面不受外界環(huán)境大氣，酸雨，污染的侵蝕，防止紫外線穿透。大大增強(qiáng)抗老化能力，面漆涂層是噴涂中最厚的一層漆層，漆層厚度一般為23-30微米。

4．清漆涂層：

主要目的是更有效地增強(qiáng)漆層抗外界侵蝕能力，保護(hù)面漆涂層，增加面漆色彩的金屬光澤，外觀更加顏色鮮明，光彩奪目，涂層厚度一般為5-10微米。

5．固化處理：

比如三涂工藝一般需要二次固化，鋁材進(jìn)入固化爐處理，固化溫度一般在180℃-250℃之間，固化時(shí)間為15-25分鐘，不同氟碳涂料生產(chǎn)廠家 ，都會(huì)根據(jù)自己的涂料，提供最佳的溫度和時(shí)間。

6．質(zhì)量檢驗(yàn)：

質(zhì)量檢驗(yàn)應(yīng)按AAMA-605.02.90標(biāo)準(zhǔn)，嚴(yán)格的質(zhì)量檢查才能保證高質(zhì)量噴涂產(chǎn)品。

氟碳噴涂鋁單板樣品圖：

了解八和建材

八和建材大型蘭氏自動(dòng)噴涂車間

廣東八和建材有限公司

銷售熱線：400-827-6080

何小姐：13725209337

楊小姐：13533180895

郵箱：3130250466@qq.com

工廠直銷、 免費(fèi)打樣、 圖紙深化、 歡迎咨詢！
